物理提频+APO黑科技，8P+16E规格下放！

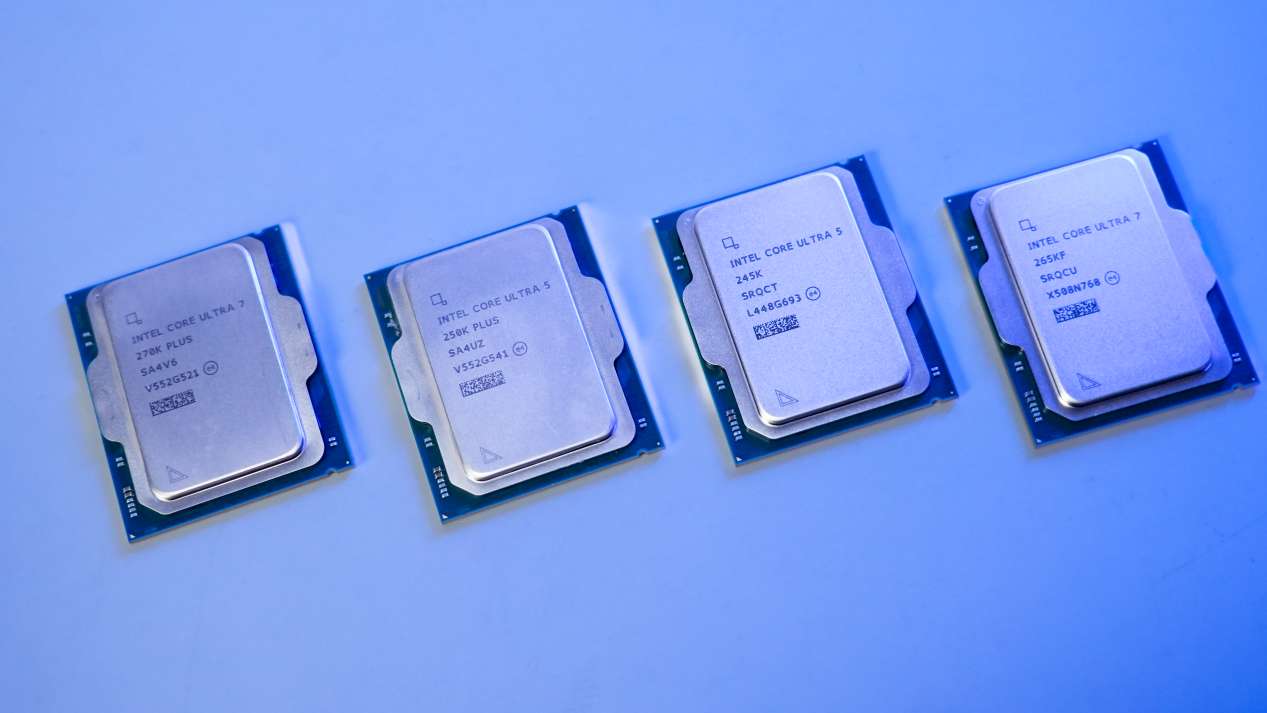

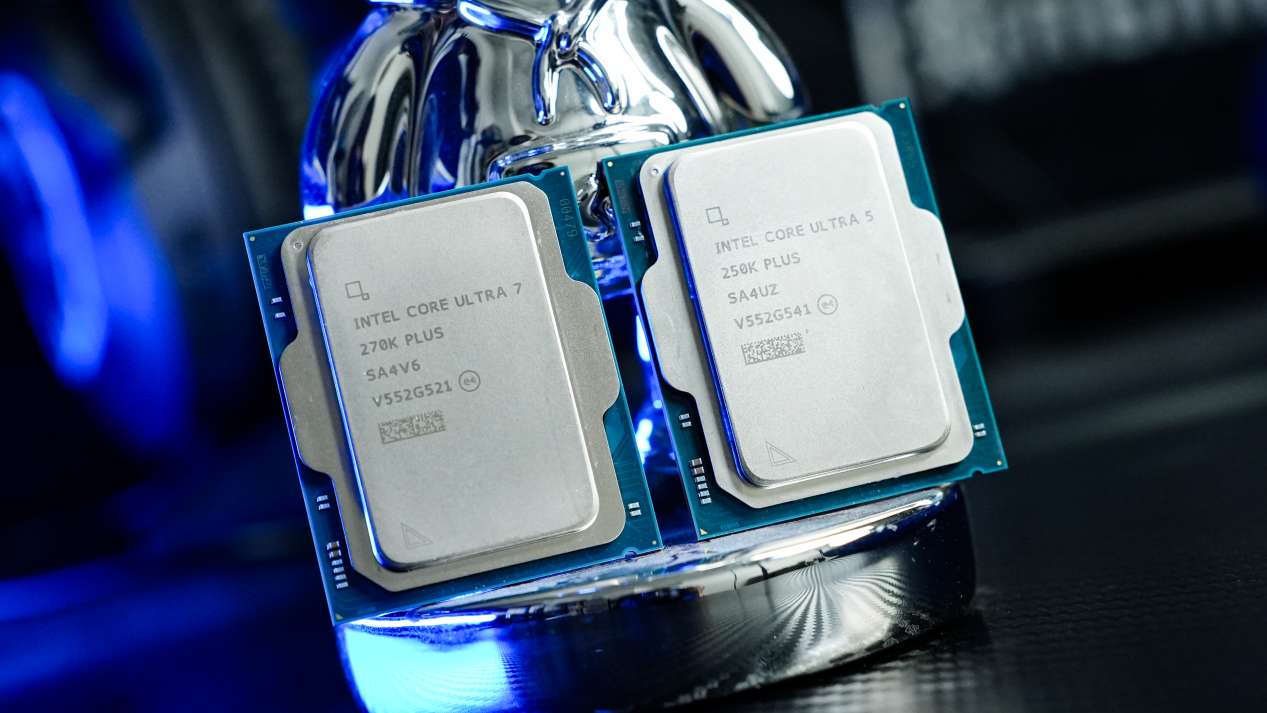

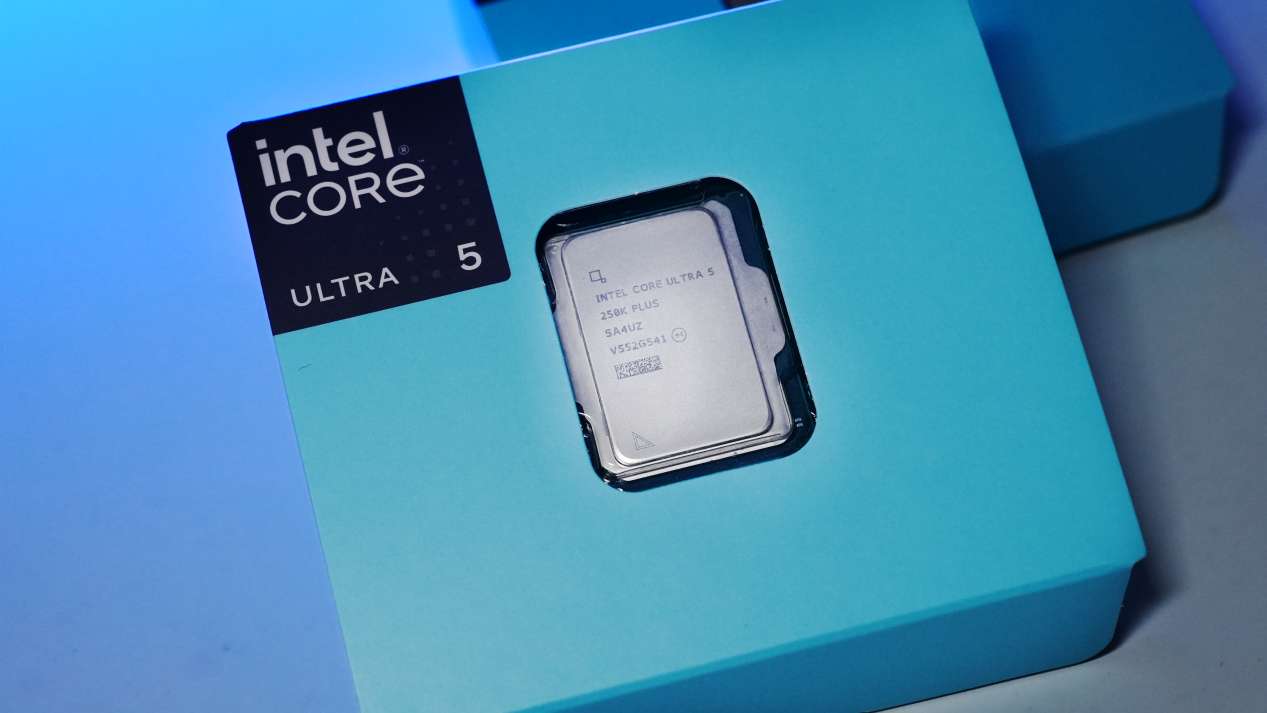

本次参与测试的Intel酷睿Ultra5 245K、Intel酷睿Ultra5 250K Plus、Intel酷睿Ultra7 265KF以及Intel酷睿Ultra7 270K Plus四款处理器，正是这一策略下的产物。它们依旧从属于Ultra 200系列，并非作为严格意义上的迭代产品推出。这种命名方式平衡了新老用户的认知预期，并确保了对800系列芯片组的持续兼容，降低了整机升级的门槛。其中，“Plus”后缀的出现，标志着Intel开始在原有架构基础上，通过物理层面的总线提频与资源重组，为用户提供性能上限更高的增强版本。

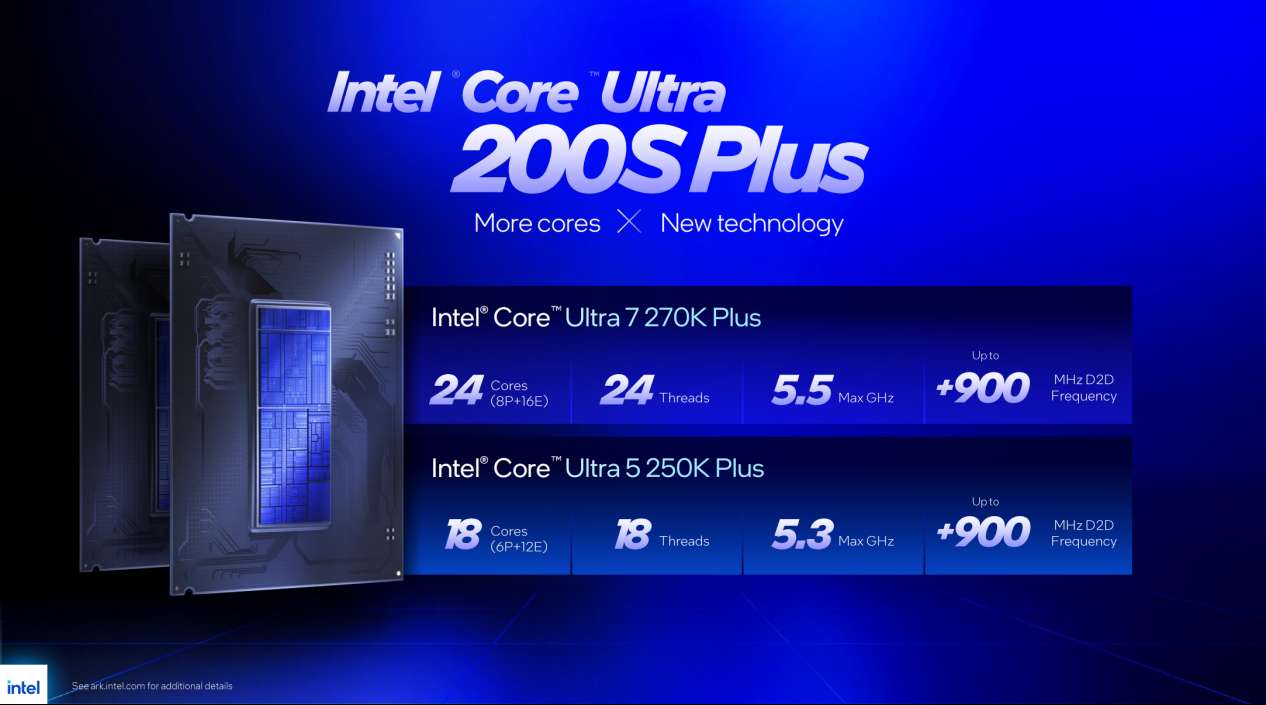

核心规格重组：从旗舰下放到总线提频

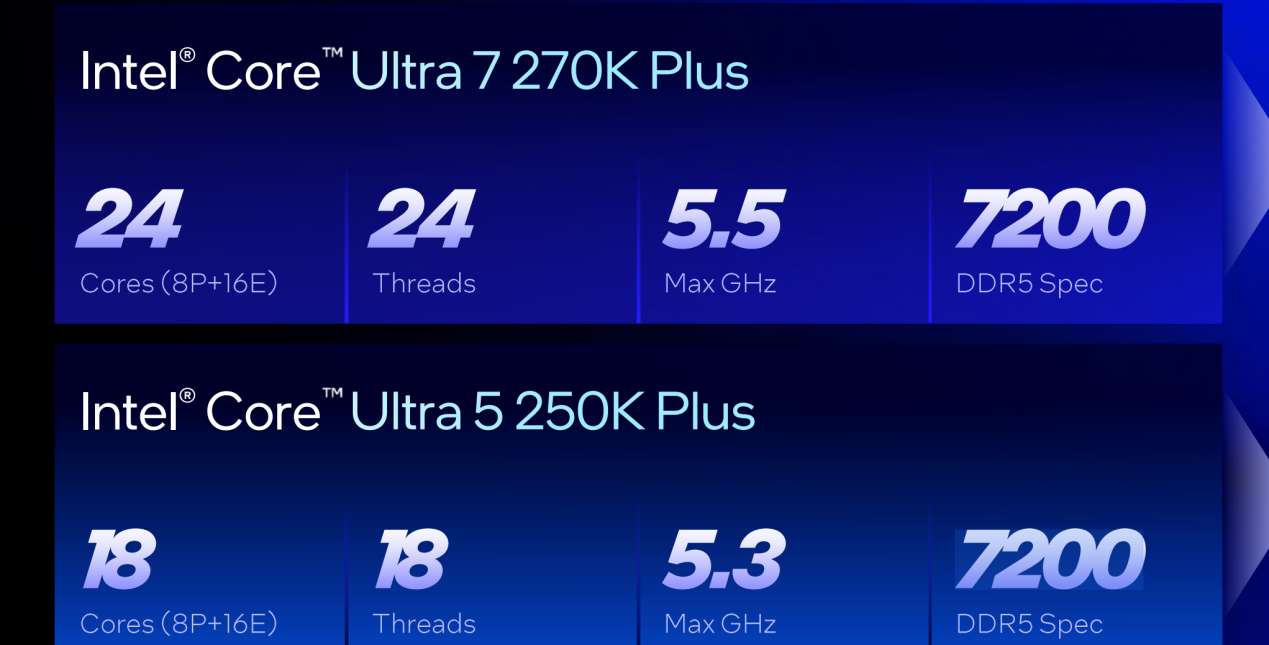

本次产品更新最核心的逻辑在于规格的越级下放。2024年作为旗舰Intel酷睿Ultra9 285K独占的8性能核+16能效核配置，如今已正式下放到Intel酷睿Ultra7 270K Plus这一级产品线上。而在Intel酷睿Ultra5级别，Intel也进行了类似的核心数量调整与规格增强，旨在重塑中端市场的多线程性能标杆。强大的多核心性能不仅提升了瞬时爆发力，更延续了该系列在复杂生产力环境下的领先地位。

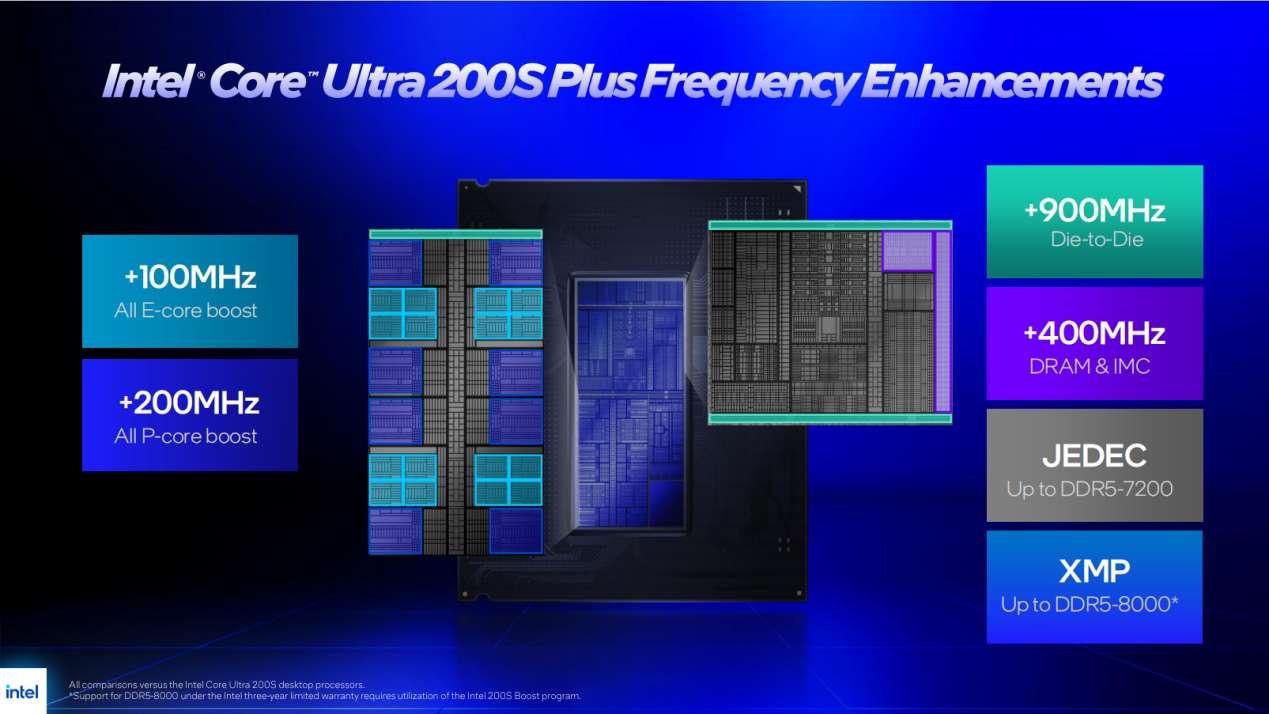

在底层微架构层面，Plus版本通过全方位的频率榨取来优化SOC内部效率。具体的参数提升包括：IMC（集成内存控制器）频率提升400MHz，增强了内存吞吐稳定性；Ring（环形总线）频率提升100MHz；负责各模块间通讯的D2D（Die-to-Die）频率大幅增加900MHz。这种从核心间通讯到模块交互的全链路优化，预示着约10%左右的整体性能增益。

内存子系统的包容性与超频潜能

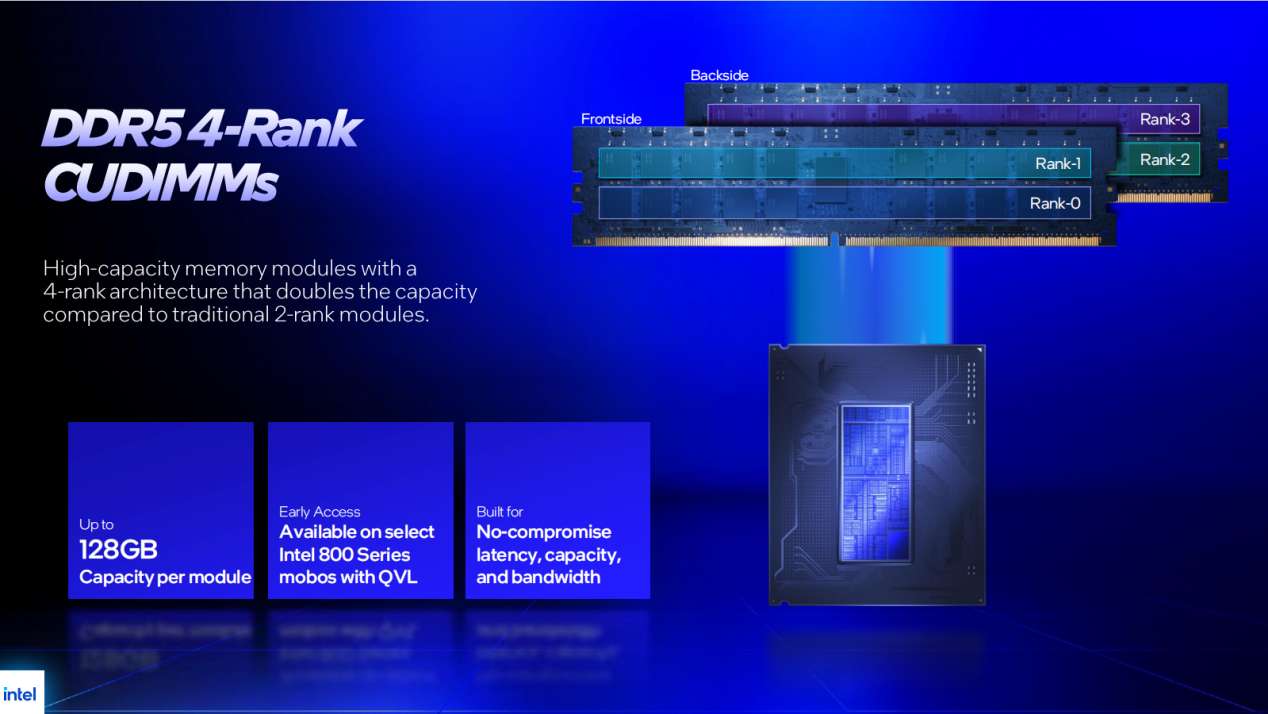

内存控制器的物理体质一直是硬核玩家榨干系统潜能的关键枢纽，在这方面，新一代处理器展现出了极高的数据吞吐上限。全新平台不仅继续对传统的UDIMM内存提供稳定支持，更对近期在发烧友圈层引发技术革命的CUDIMM内存提供了原生兼容。CUDIMM通过在内存条物理层面集成CKD（时钟驱动器）芯片，大幅度改善了超高频状态下的信号完整性，而Intel这代深度优化过的内存控制器完美契合了这一特性。

其官方支持的POR（Plan of Record，记录在案的默认支持频率）直接跃升至7200MT/s。这意味着即使在不依赖主板深度调校的XMP默认状态下，系统也能获得极高的内存带宽。在这样强悍的内存子系统规格下，CPU本身的吞吐与控制器体质不再是限制内存极值发挥的瓶颈，为超频玩家与极客用户留下了极为宽广的摸高空间。

软硬协同调度与生态优化

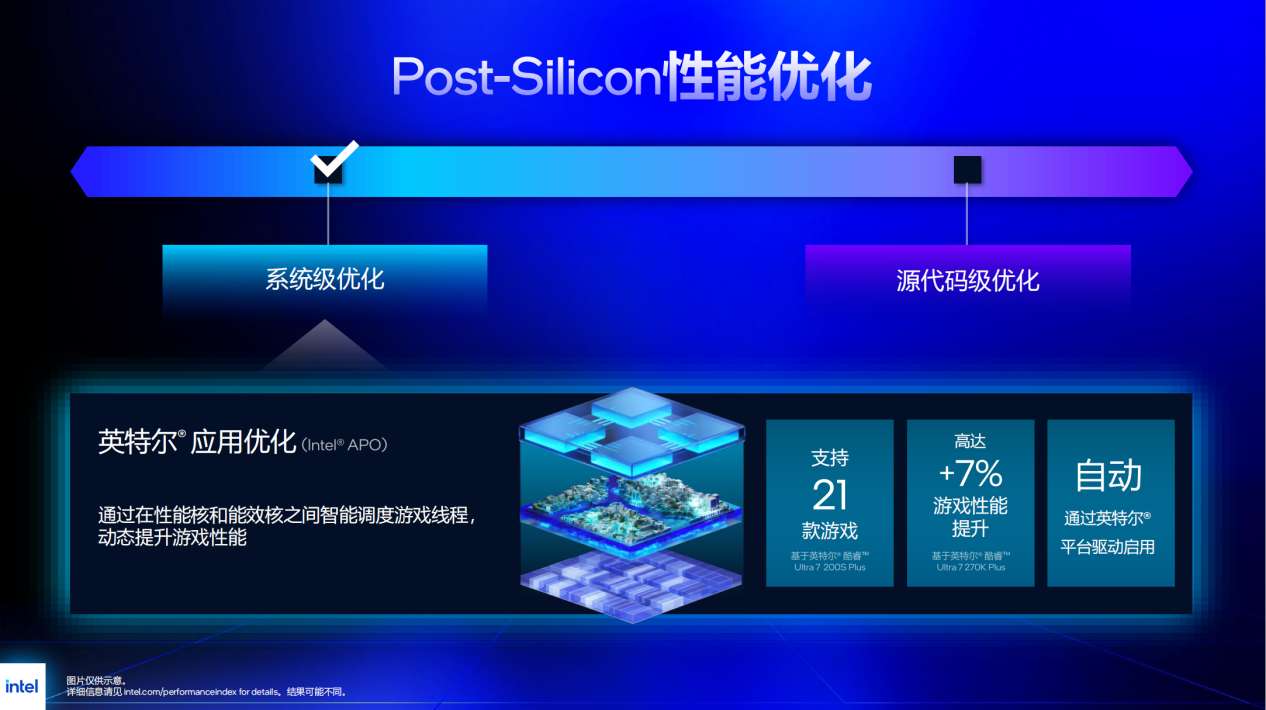

随着异构架构的日益复杂，仅靠硬件层面的暴力堆料已无法实现性能的完美释放，软硬协同的调度逻辑成为了衡量现代处理器工业设计的另一把标尺。Intel在此代平台上进一步深化了APO（Intel Application Optimization）与iBOT技术的底层介入程度。这两项技术通过在系统Ring总线与OS调度器之间进行智能干预，确保游戏主进程能够优先占据高频性能核，并优化能效核的后台驻留任务。在支持该技术的游戏库中，这种精准的线程派发平均能够带来约8%的实际帧率提升。

此外，面对繁杂的底层驱动与异构调度软件，Intel顺势推出了iPPP（Intel Performance Protection Package）性能包。这套工具链极大地简化了用户的系统部署流程，支持一键安装所有涉及软硬件协同优化的底层驱动程序，彻底规避了因驱动漏装、系统注册表错误或版本冲突导致的调度失效问题。

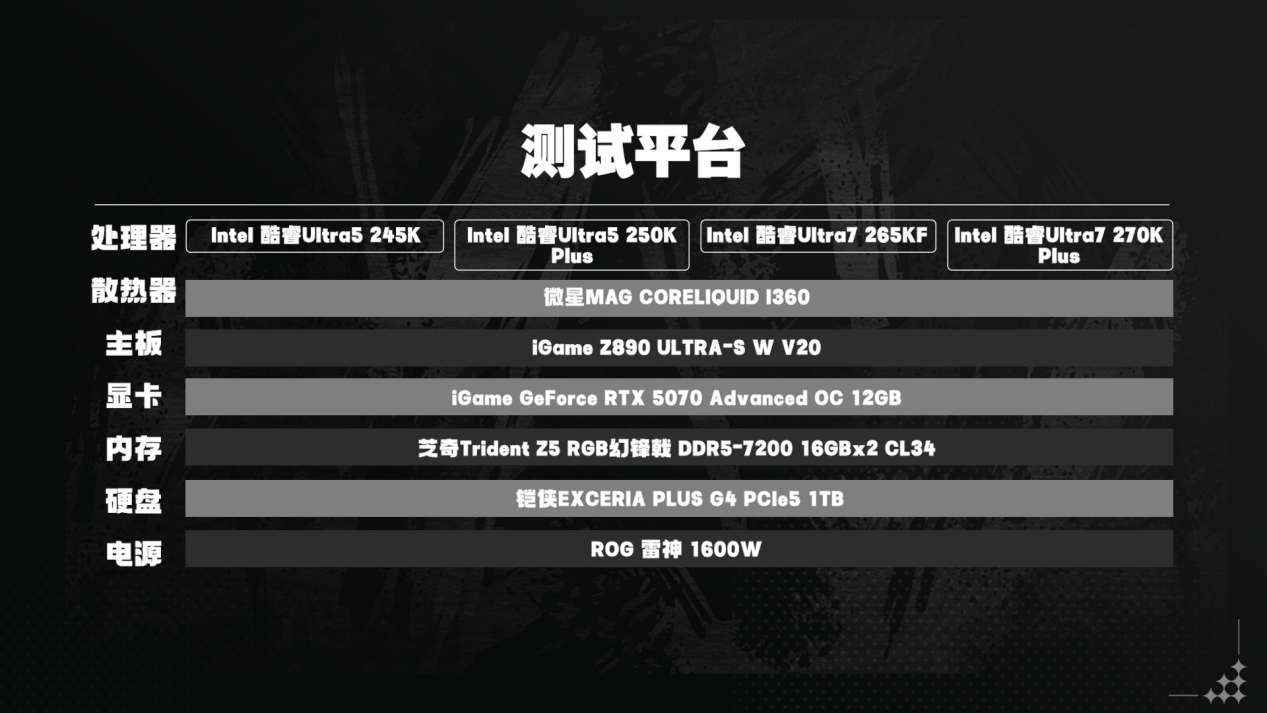

测试平台环境说明

为了公平探究这四款处理器在原生状态与软件加持下的真实实力，我们组建了一套高规格测试平台，以确保周边硬件能够完全承载处理器的性能释放。

理论性能基准测试

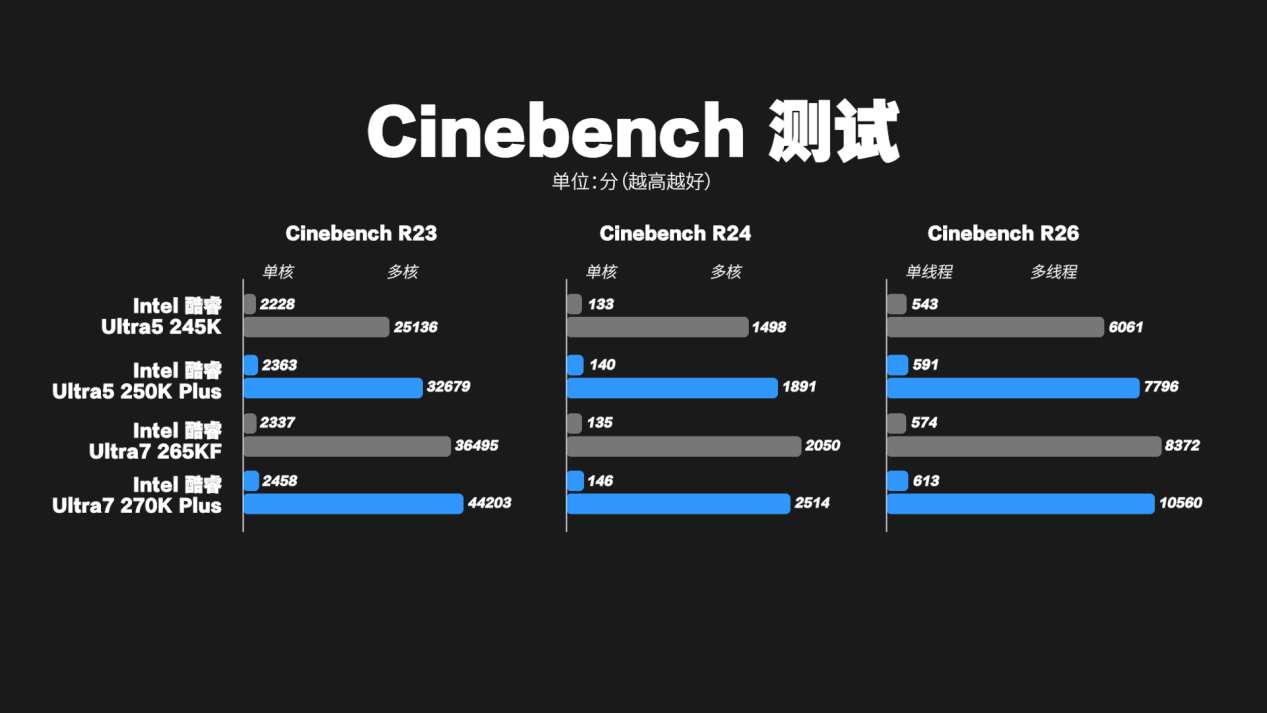

Cinebench 渲染矩阵

作为衡量生产力最直观的指标，我们测试了三个版本的Cinebench。在代表纯粹算力与生产力的理论基准测试中，规格下放与底层优化的化学反应极为剧烈，这在两款“Plus”型号上体现得淋漓尽致。作为本次测试的性能上限，Intel酷睿Ultra7 270K Plus凭借完整下放的8P+16E物理规格，在R23多核测试中跑出了44203的高分，领先265KF约21%，确立了绝对的生产力壁垒，彻底夯实了其在复杂建模与高并发任务中的统治地位。而在中端突围阵营中，Intel酷睿Ultra5 250K Plus的表现同样引人瞩目。在R23多核测试中，Intel酷睿Ultra5 250K Plus跑出了31099的高分，相较于Intel酷睿Ultra5 245K（25136分）实现了近30%的跨越式提升，使其在中端价位段具备了极强的重负载渲染能力。

综合算力与指令集测试

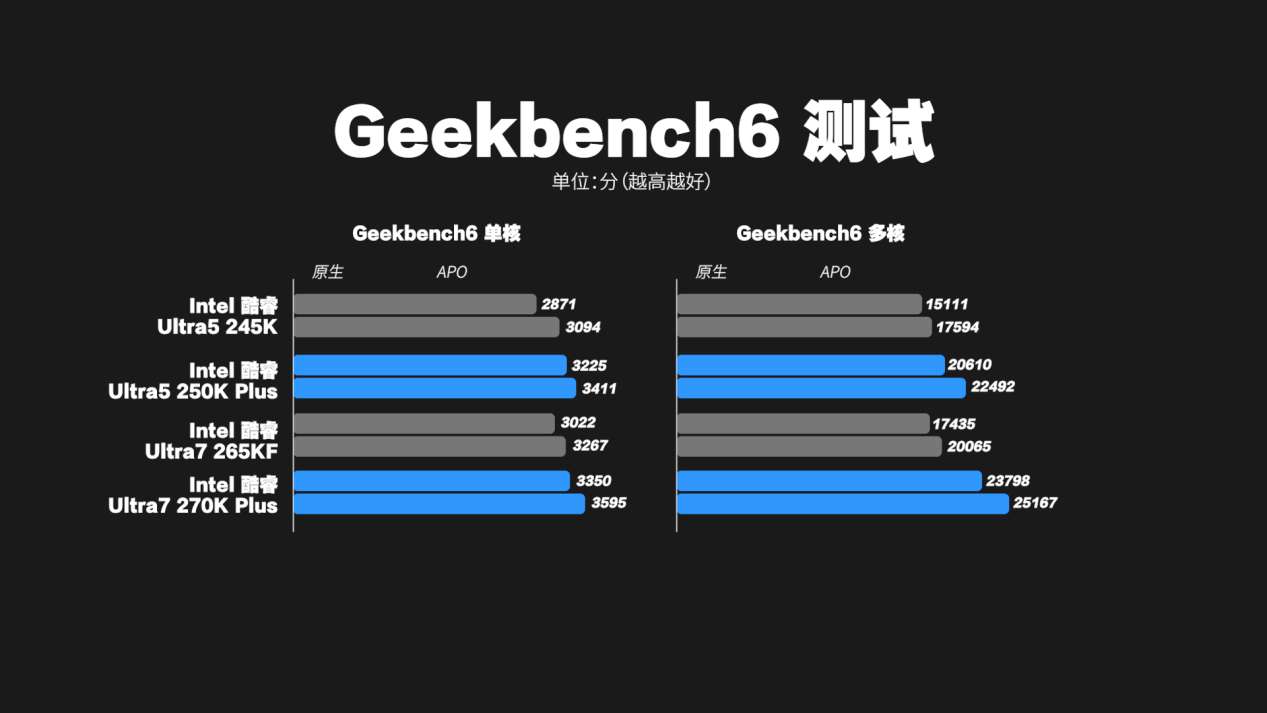

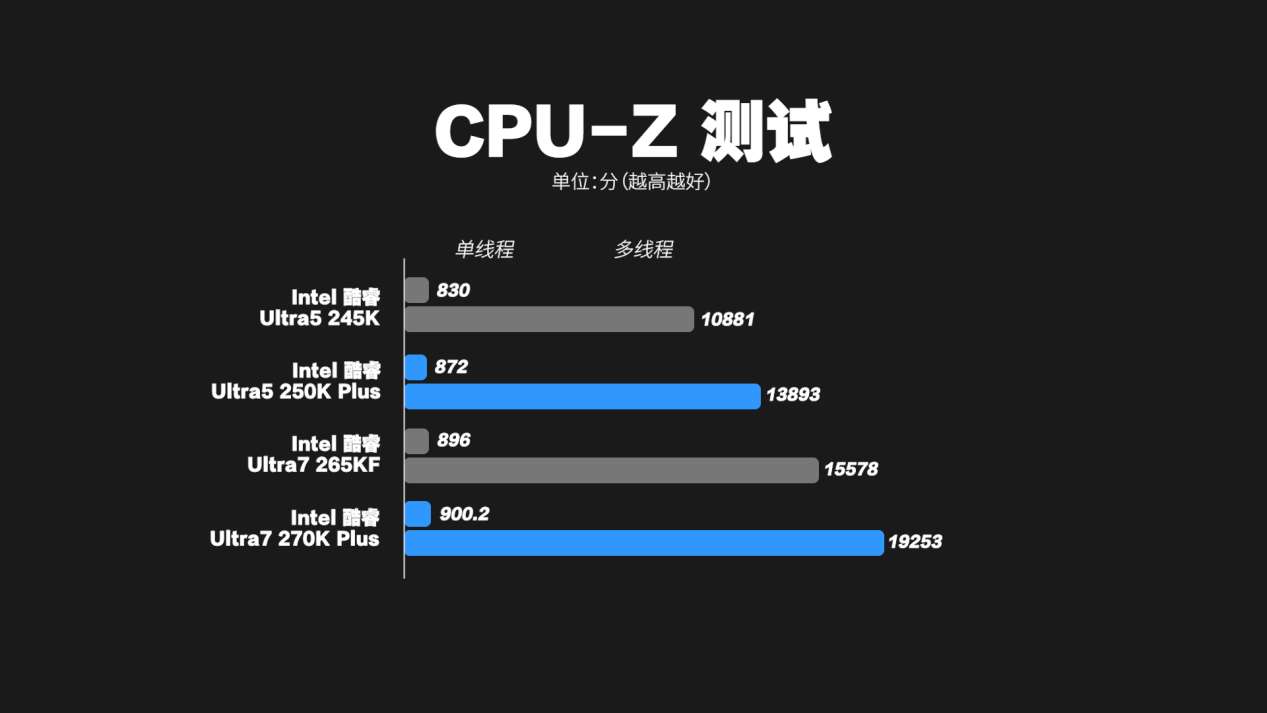

在Geekbench 6综合性能测试中，我们特别引入了对APO（应用优化）状态的对比考察。开启APO后，Intel酷睿Ultra5 250K Plus的多核成绩从原生的20610跃升至22492，提升显著。值得注意的是，在部分引入全新指令集权重的测试中，Intel酷睿Ultra7 270K Plus与Intel酷睿Ultra7 265KF的调度策略呈现出些许差异化波动，但结合底层的深度优化来看，这两款Plus处理器并非单纯的营销产品，而是实打实的算力重构。此外，CPU-Z单线程数据中，Intel酷睿Ultra7 270K Plus成功触及900分大关。

3D理论与游戏实测

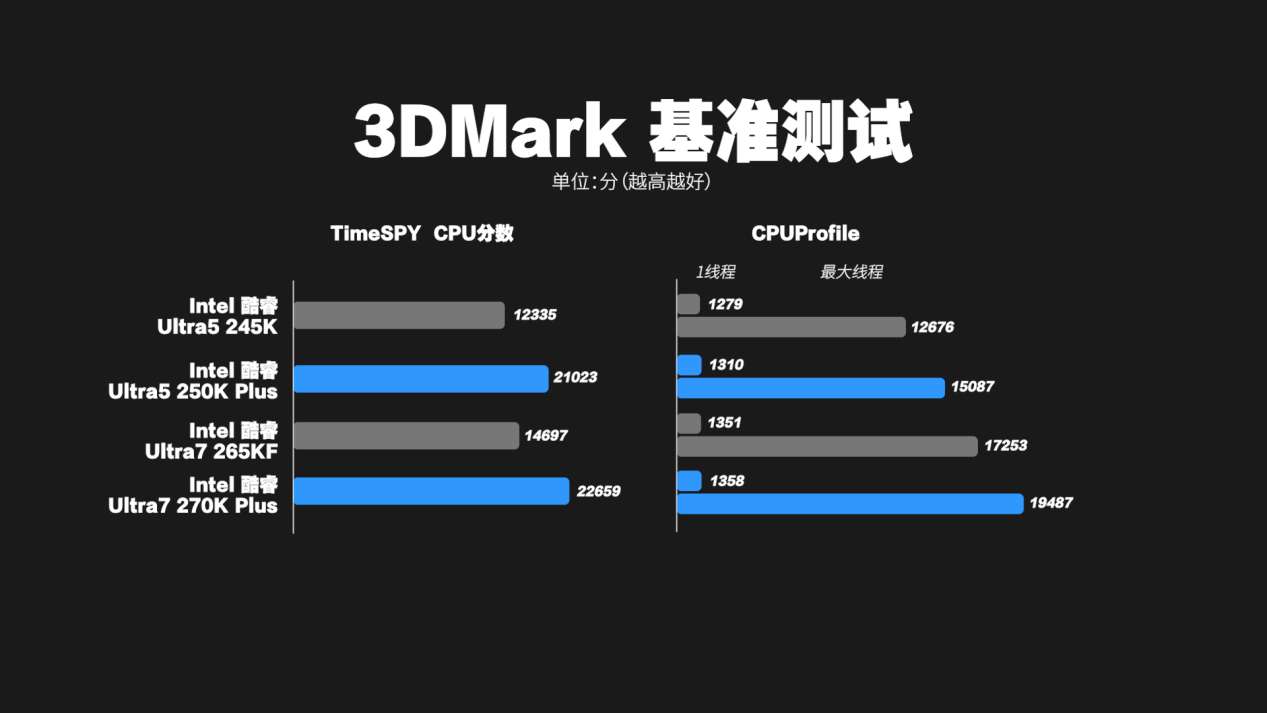

3DMark物理分对比

进入3D理论物理运算，内部总线频率的拉升带来了更具戏剧性的结果。在上限探索方面，Intel酷睿Ultra7 270K Plus捍卫了高端阵营的尊严，其TimeSPY CPU物理分数飙升至全场最高的22659分，展现了对DX12游戏引擎极其庞大的物理吞吐能力。与此同时，Intel酷睿Ultra5 250K Plus也斩获了21023分，这一成绩罕见地超越了定位更高的Intel酷睿Ultra7 265KF（14697分），直观地验证了D2D频率激增以及Ring总线提频对消除模块间通信延迟的决定性影响。

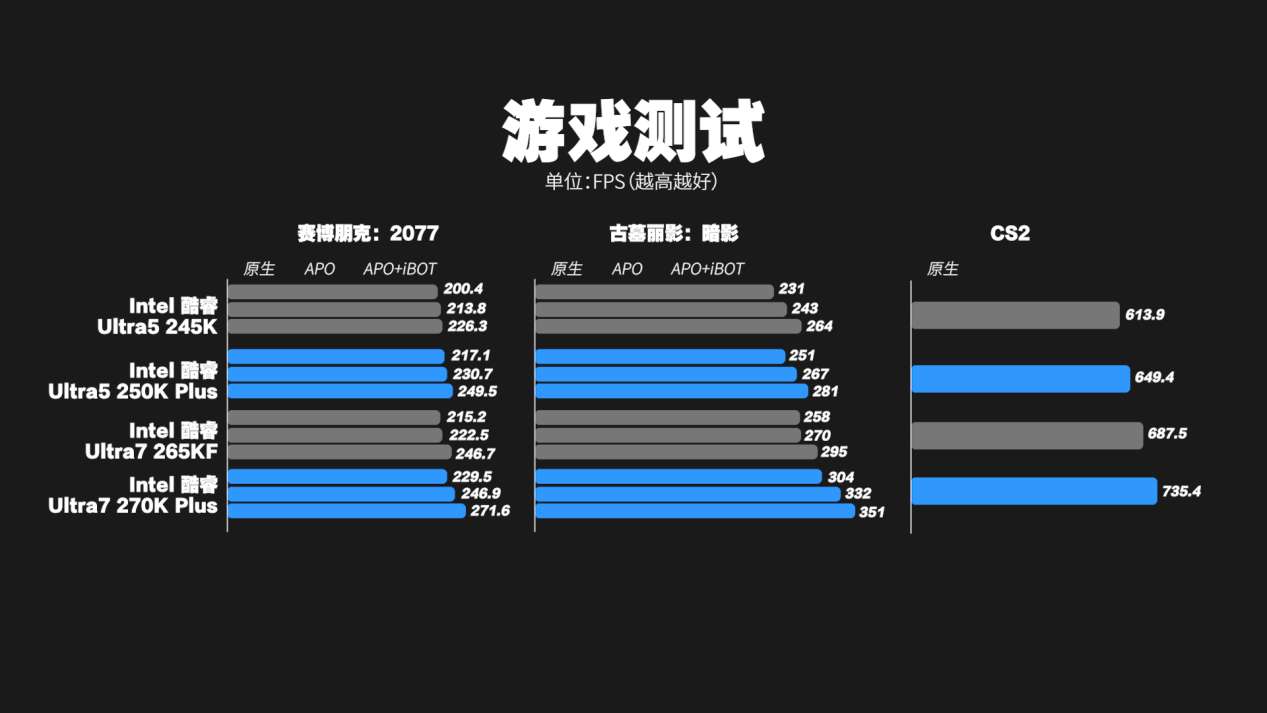

游戏帧率实测（原生/APO/APO+iBOT）

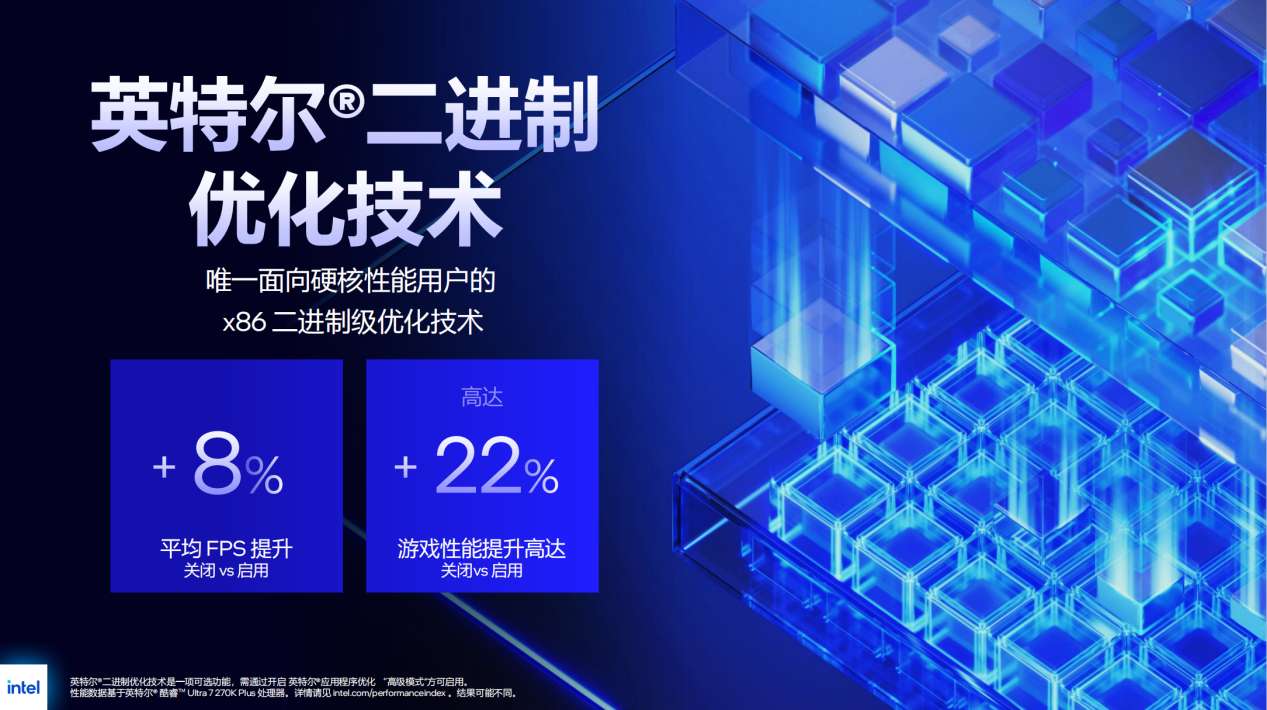

在实际游戏体验方面，通过APO与iBOT技术的底层加持，系统能够更精准地将游戏主线程分配给高频P核，支持的游戏普遍能够带来平均8%左右的实打实性能提升。在《古墓丽影：暗影》（默认1080P低画质）中，开启APO+iBOT后，Intel酷睿Ultra7 270K Plus的帧率直接从原生的304帧暴涨至351帧的大关，而Intel酷睿Ultra5 250K Plus也稳步提升至281帧。为了降低用户的部署门槛，Intel推出的iPPP性能包允许一键安装这些底层调度所需的驱动程序，彻底规避了因驱动漏装导致的调度失效，确保了竞技类游戏如《CS2》（默认1080P低画质）在高帧率下的绝对稳定性（Intel酷睿Ultra7 270K Plus原生飙至735.4帧，Intel酷睿Ultra5 250K Plus达649.4帧）。

压力测试与能效表现

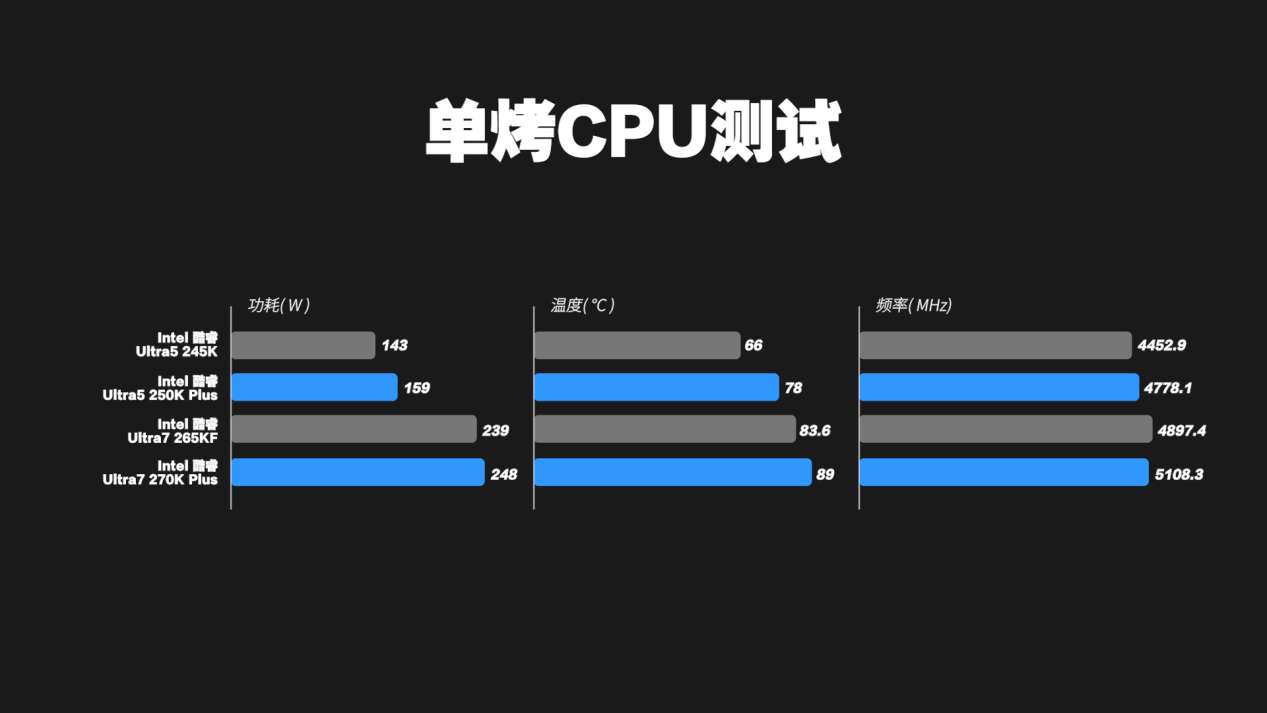

作为更加现代、全面的桌面处理器，单纯追求极致性能而牺牲散热体验已不再符合当下的装机潮流。在微星MAG CORELIQUID I360水冷的压制下进行的AIDA64 FPU单烤测试中，我们看到了这两款Plus处理器在能效管理上的截然不同的物理边界。Intel酷睿Ultra7 270K Plus在提供庞大算力的同时，满载封装功耗达到248W，封装温度为89°C，运行频率稳定在5108.3MHz，展现了旗舰级CPU芯片在重载下合理的温度与功耗释放调校。相较之下，Intel酷睿Ultra5 250K Plus提供了一个极其完美的“甜点级”能耗表现，其满载功耗仅维持在159W，封装温度被死死压制在78°C。这种优秀的功耗控制与热量管理，不仅降低了整机对高端水冷散热器的强依赖，更让其能够作为一件精致的“桌搭单品”，完美塞入空间局促的ITX或其他高颜值个性化定制机箱中，彻底打破了高性能平台必须搭配巨型塔式机箱的物理限制，为硬件注入了更多的美学与生活方式属性。

点评

从客观的数据论证来看，本次Intel酷睿Ultra 200系列的“Plus”增强版绝非简单的参数微调。通过将昔日旗舰独占的核心阵列向下普及，并暴力拉升IMC、Ring与D2D等底层通信频率，这批处理器在不改变主板生态的前提下，实现了非常可观的算力跃升。Intel酷睿Ultra7 270K Plus毫无悬念地接管了重载生产力的权杖，而Intel酷睿Ultra5 250K Plus则在多核渲染与3D物理调度上展现了令人惊喜的越级表现。在APO等软件生态的加持下，这代务实的处理器矩阵为既要求绝对性能，又追求平台稳定性与装机个性化的消费者，提供了一份极具参考价值的答卷。
